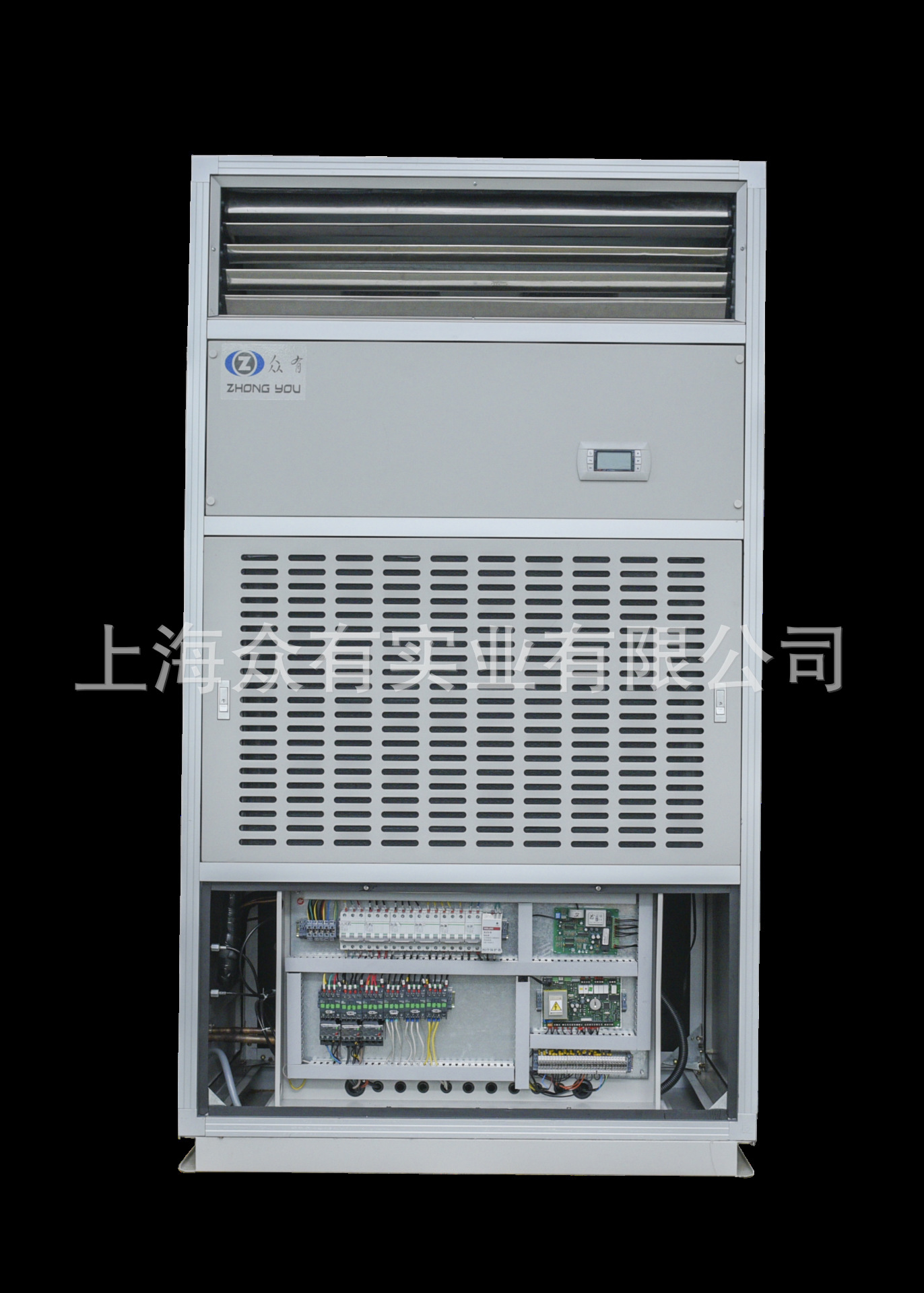

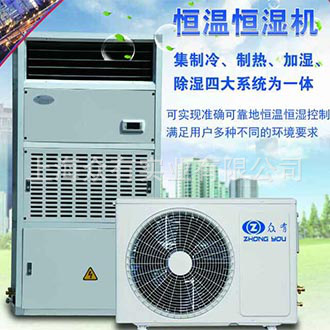

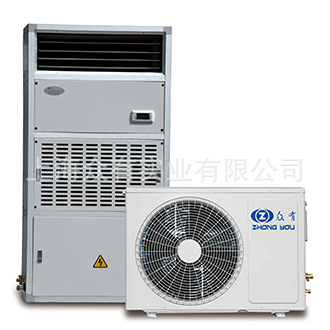

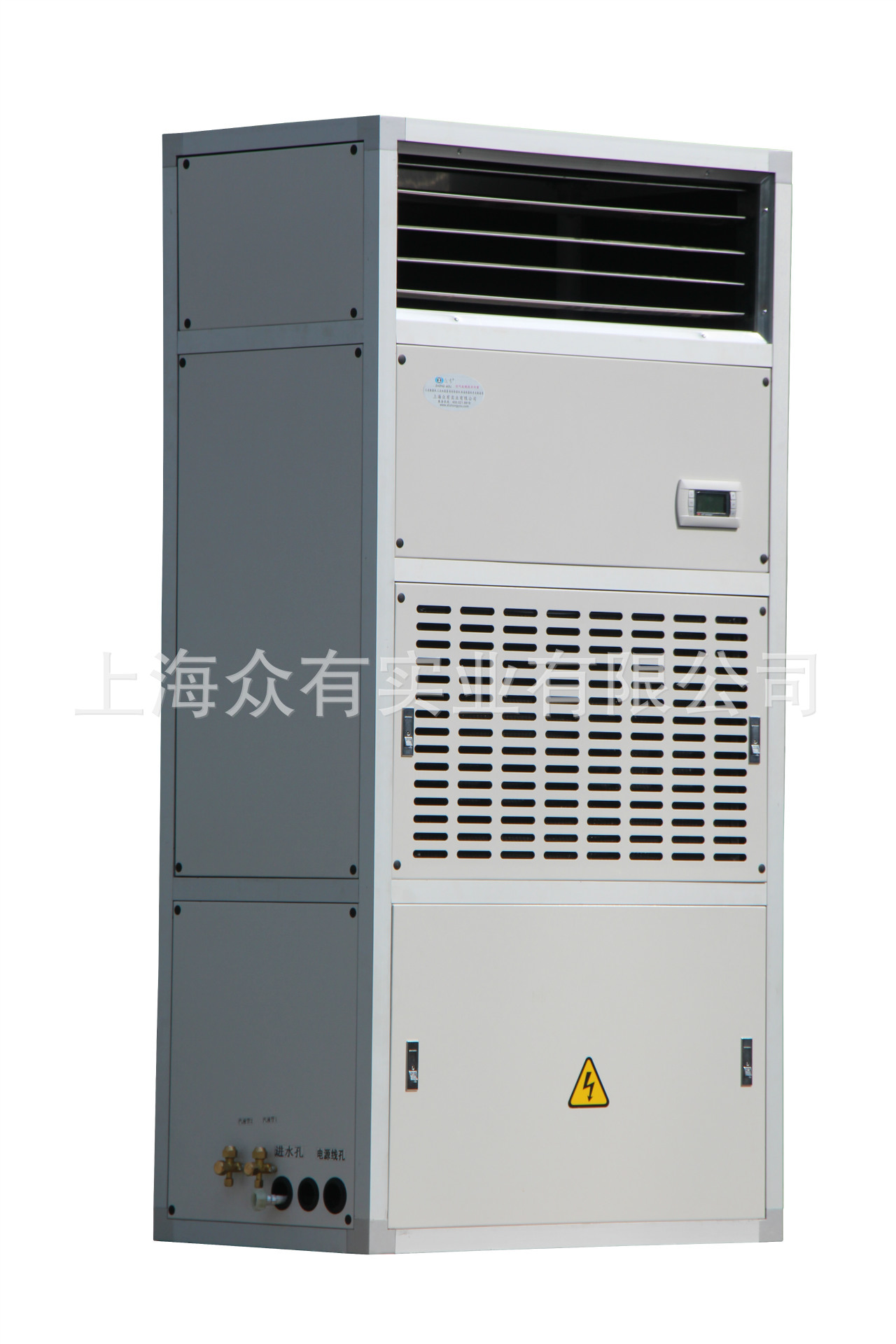

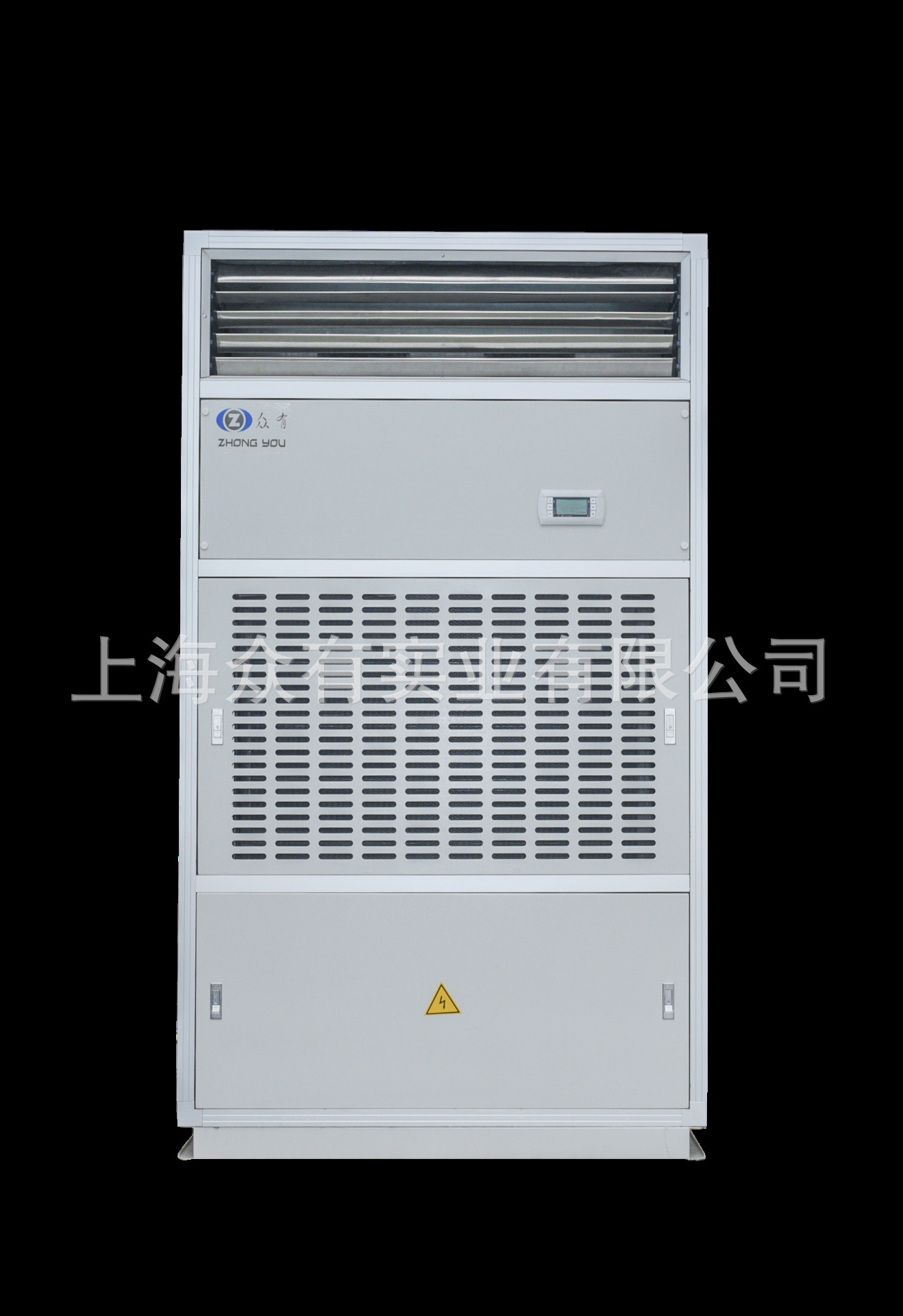

LF13N single cooled cabinet air conditioner three phase four wire direct expansion air conditioner has pharmaceutical industry air conditioner unit

Order No. : ZY20190819001

Processing customization : Yes

Item No. : 113886074

Brand : All have

Model : LF13N

Type : Precision air conditioning

Use : Medicine

Temperature control range : 18~25 ℃, accuracy ± 2.0 ℃

Air volume : 3000

Refrigerating capacity : 12.9

Specifications : LF13N

Whether the source of cross-border export is exclusive : No

Total power of unit : 4.72 kw

Power : 380V,50Hz, three-phase four-wire system

Overall dimension : 980*600*2000mm



LF直膨式单冷型冷风空调机组|柜式工业空调|单冷柜机|直膨式空调机组

产品特点：

        本产品选用的主要零部件，如制冷压缩机、过滤器等，均采用原装进口名牌产品。机组设有多种自动保护

与其他同类产品相比，具有效率高、结构紧凑轻便、运转平稳、操作简便、外型美观、使用寿命长等特点。

1）外形结构

本机组采用高强度钢材做为框架、外形新颖、机构简单合理，安装方便，内部采用防腐型材料，有效的增加了产品的使用寿命。

2）功    能

     本机具有降温及除湿种功能，在湿度比较大的时候，采用除湿功能，在湿度较小的时候采用通风功能。这样既能满足湿度的要求，又能达到降温节能的效果

    3）配    件

     压缩机和主要配件均采用国际著名品牌的产品，通过制冷系统科学合理的优化设计，确保在不同坏境下正常运行。克服了国内同行业机型除湿量不足、机组频繁启动产品故障率高的缺点。同时也提高了产品的使用寿命。

    4）控    制

   机组采用了专用的微电脑控制，可根据用户设定的相对湿度自动启停、精度高、可靠性好、外形美观、操作简便。

5）保    护

     机组具有温湿度显示、故障显示等功能。设有过载、短路、缺相、过热、高压、低压等保护，及风机、防火阀连锁保护。

工作原理：

  1、室内湿空气通过蒸发器表面时，因蒸发器温度低于湿空气的露点温度，空气中的水蒸汽便冷凝析出，聚积于接水盘内，由水管排出，空气的含湿量下降。经过除湿后的湿空气再通过风冷冷凝器升温，其相对湿度下降，从而达到干燥环境空气的目的。

 LF13N单冷型直膨式冷风机组技术参数

型号 性能						LF13N/LF13W
空调机组整机性能		制冷量		kW		12.9
				104kcal/h		1.11
		能量调节		%		100,0
		风  量		m3/h		3000
		机外余压		Pa		150{0}
		机组噪音		dB(A)		64{60}
		温控范围及精度		℃		18~25℃,精度±2.0℃
		电  源				380V，50Hz，三相四线制
		机组总容量	kW			4.72{4.29}
制冷系统		压缩机	类型			全封闭涡旋式
			数量			1
			名义输入功率(kW)			3.8
		制冷剂	类型			R22
			节流方式			热力膨胀阀
		蒸发器	型式			铜管套铝片式
风机系统		风机	类型			外转子低噪音离心式
			数量			1
			功率(kW)			0.8{0.37}
		过滤器	类型			初效
室内机外形尺寸			长(mm)			980
			宽(mm)			600
			高(mm)			1700（2000）
重量			kg			270{255}
室外机	型 号					FN18(A)
	数 量		台			1
	功 率		kW			0.12
	外形尺寸		mm			950*360*1230
	连接管尺寸		液管		mm	12
			汽管		mm	22/12
	重 量		kg			200

注：1.方括号内的数据为风帽型机组的参数。

2.室外机参数及室内外连接管尺寸详见样本的FN表格中相对应的数据。

3.L型机组无加热器和制热量。

 单元式空调基本/单冷柜式空调机组配置表

序号	零部件名称	产地/品牌
1	全封闭压缩机	美国Copeland
2	冷凝器	自制
3	轴流风机	苏州瑞波
4	贮液器	君渡/奥克
5	翅片式蒸发器	自制
6	离心风机	山东新风/张家港英德利
7	电加热器	自制
8	电热式加湿器	南通中鑫/泰州泰怡
	电极式加湿器	斯普柯林
9	膨胀阀	丹麦Danfoss
10	过滤器	美国Alco
11	球阀	君渡/奥克
12	压力控制器	上恒
13	门板	进口设备加工制作
14	空气过滤器	埃美克/展劲
15	电器控制元件	交流接触器	LG/Schneider TE
		断路器	LG/Schneider TE
		接线端子	菲尼克斯
		中间继电器	魏德米勒/OMRON
		控制器	卡乐（JHF20）
			邦普（LF84N）
